Die Wortuhr 🕐
Eine Uhr, die dir die Zeit sagt wie der Nachbar: ES IS FÜNF VOR HOIBE ZWO. 109 LEDs, ein ESP32 und jede Menge 3D-Druck.
Eine Wortuhr zeigt keine Zeiger und keine Ziffern, sondern einen Satz. Hinter einer dunklen Frontplatte liegen 100 Zellen, und es leuchten immer nur die Buchstaben, die gerade gebraucht werden. Bei uns natürlich auf Innviertlerisch – Hochdeutsch kann ja jeder. 😄

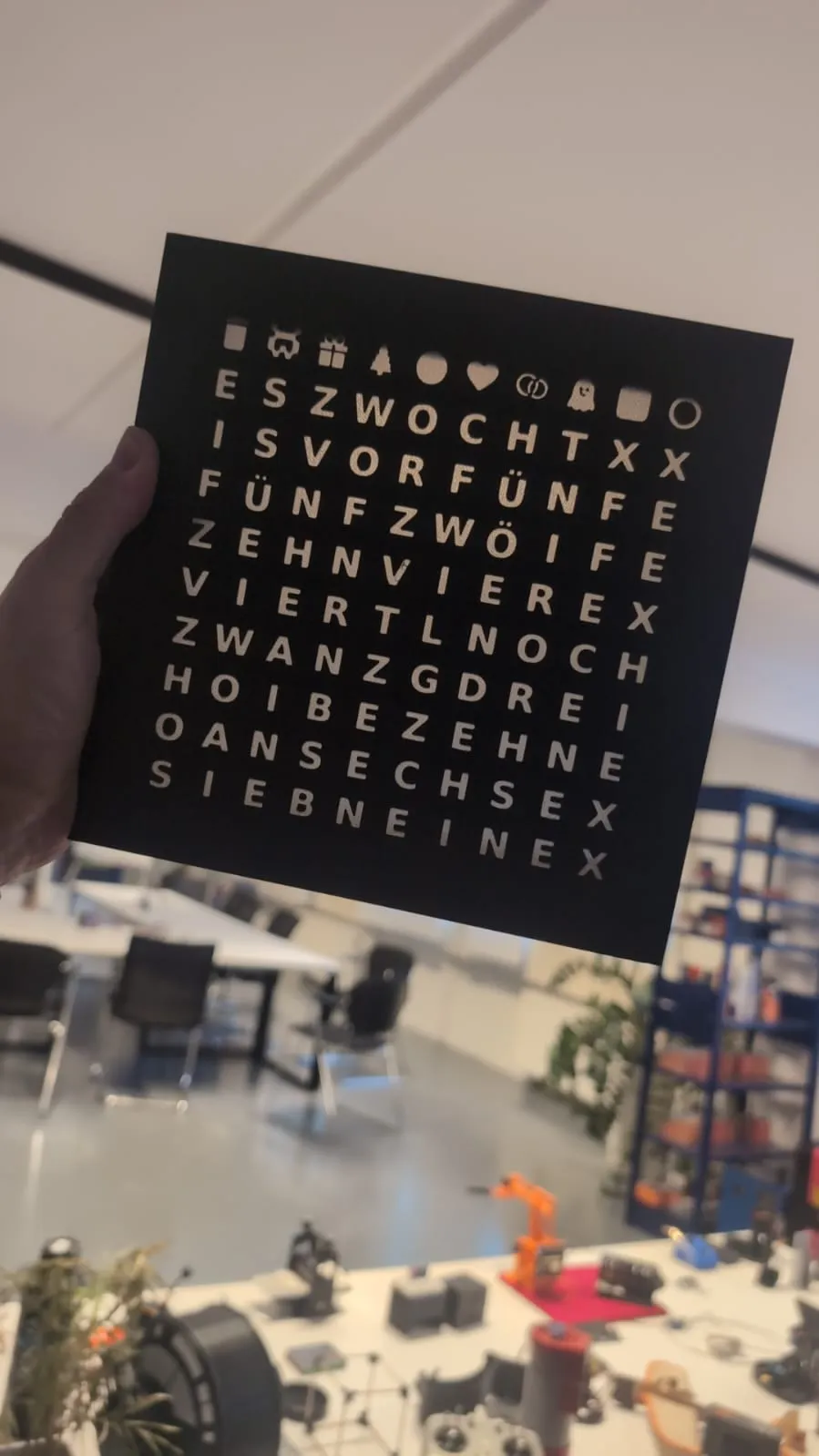

Das Raster ist ein 10 × 10-Feld: 90 Buchstaben, darüber neun Symbole und ein Feld für den Helligkeitssensor. Gerundet wird auf den begonnenen Fünf-Minuten-Block, jedes Wort blendet sich einzeln ein. Das wirkt deutlich ruhiger als ein harter Wechsel.

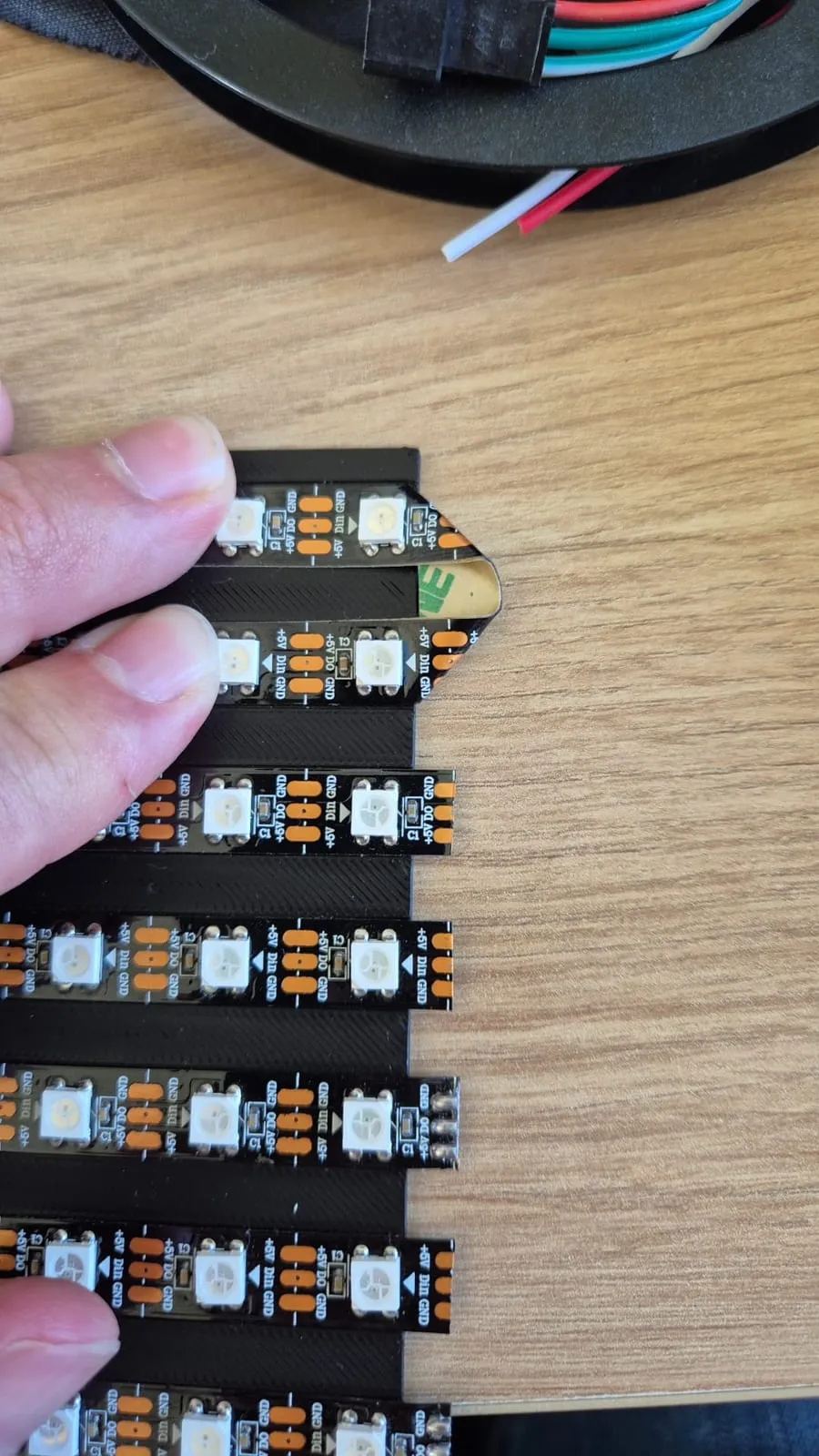

Unter der Front steckt ein ESP32-S3 und ein einziges LED-Band, das spaltenweise gefaltet hinter dem Raster liegt. An jeder Faltung verschwindet genau eine LED im Dunkeln – von 109 Pixeln bleiben 99 sichtbar. Das spart Lötstellen, verlangt aber ein sauberes Mapping zwischen Bandnummer und Rasterzelle.
Die Uhr holt sich ihre Zeit per NTP, rechnet Sommer- und Winterzeit selbst um und läuft weiter, wenn das WLAN mal wegbricht. Und weil eine Uhr an der Wand ohnehin jeden Tag angeschaut wird, zeigt sie nebenbei auch noch an, wann der Müll rauskommt. 🗑️
Was die Uhr alles kann
Zeit auf Innviertlerisch

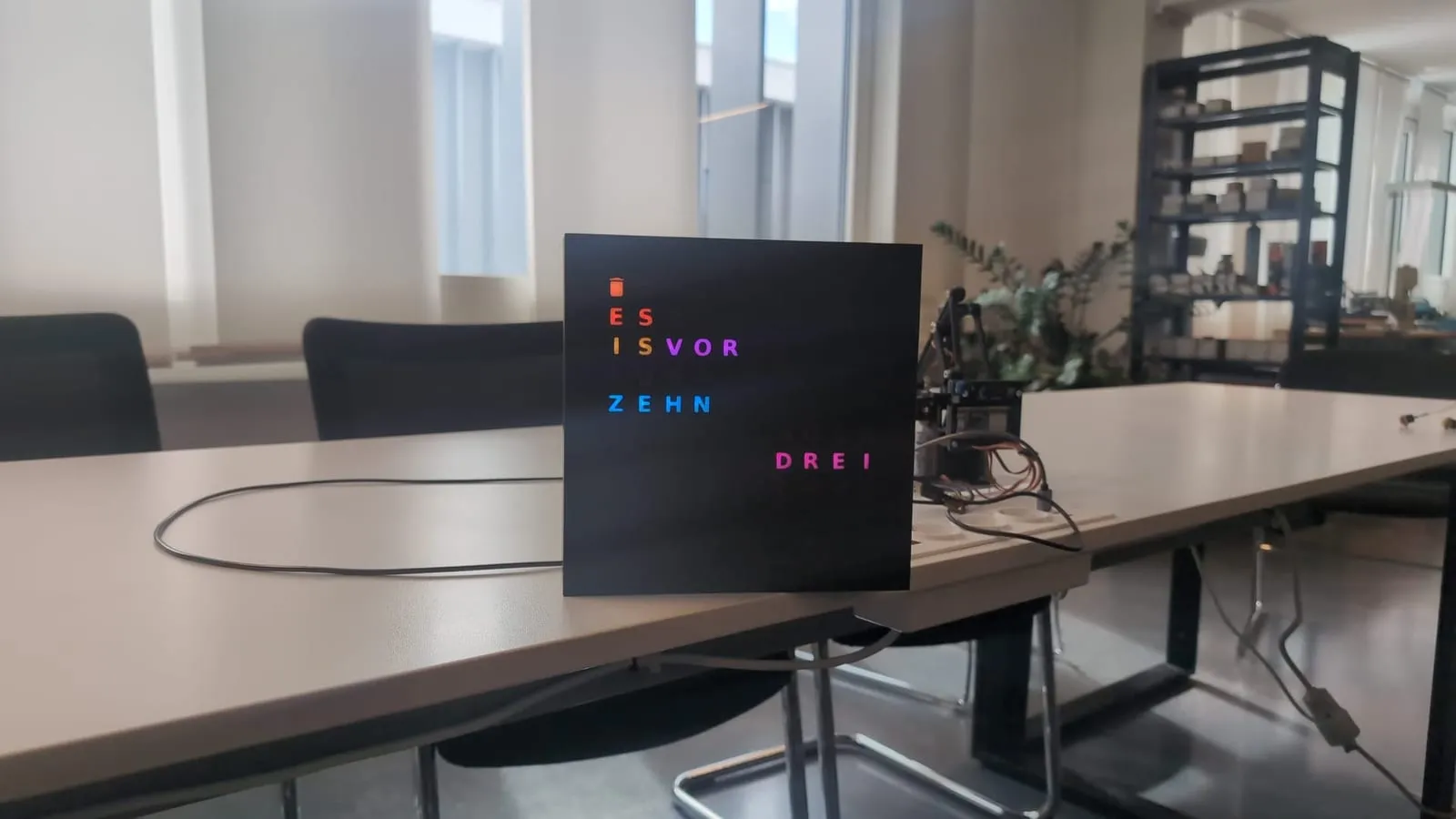

Kein 13:25, sondern ES IS FÜNF VOR HOIBE ZWO. Fünf-Minuten-Schritte, Wort für Wort eingeblendet.
Dimmt sich selbst
Ein Fotowiderstand misst das Raumlicht. Untertags bunt, am Abend warmweiß, nachts ab 21:30 ruhiges Dauerlicht.
Symbolzeile oben
Neun Symbole für Byte-Club-Stammtisch, Geburtstage, Advent, Vollmond, Valentinstag, Hochzeitstag und Halloween.
Müllkalender
Holt die Abfuhrtermine täglich online, cached sie im Flash und fällt auf einen lokalen Kalender zurück.
Zeit per NTP
Automatischer Abgleich inklusive Sommer- und Winterzeit. Fällt das WLAN aus, läuft die Uhr trotzdem weiter.
ESP32-S3 und 109 LEDs
Ein einzelnes gefaltetes WS2812B-Band: 99 LEDs sichtbar, 10 verschwinden in den Faltungen.
Das steckt drin 🔧
- Controller
- ESP32-S3-DevKitC-1, 8 MB Flash, 8 MB PSRAM
- LEDs
- WS2812B-kompatibel, 5 V, 60 LEDs/m, 109 Stück
- Raster
- 10 × 10 – 90 Buchstaben, 9 Symbole, 1 Sensorfeld
- Rastermaß
- 16,6 mm pro Zelle
- Sensor
- LDR an GPIO 1, LED-Daten an GPIO 4
- Gehäuse

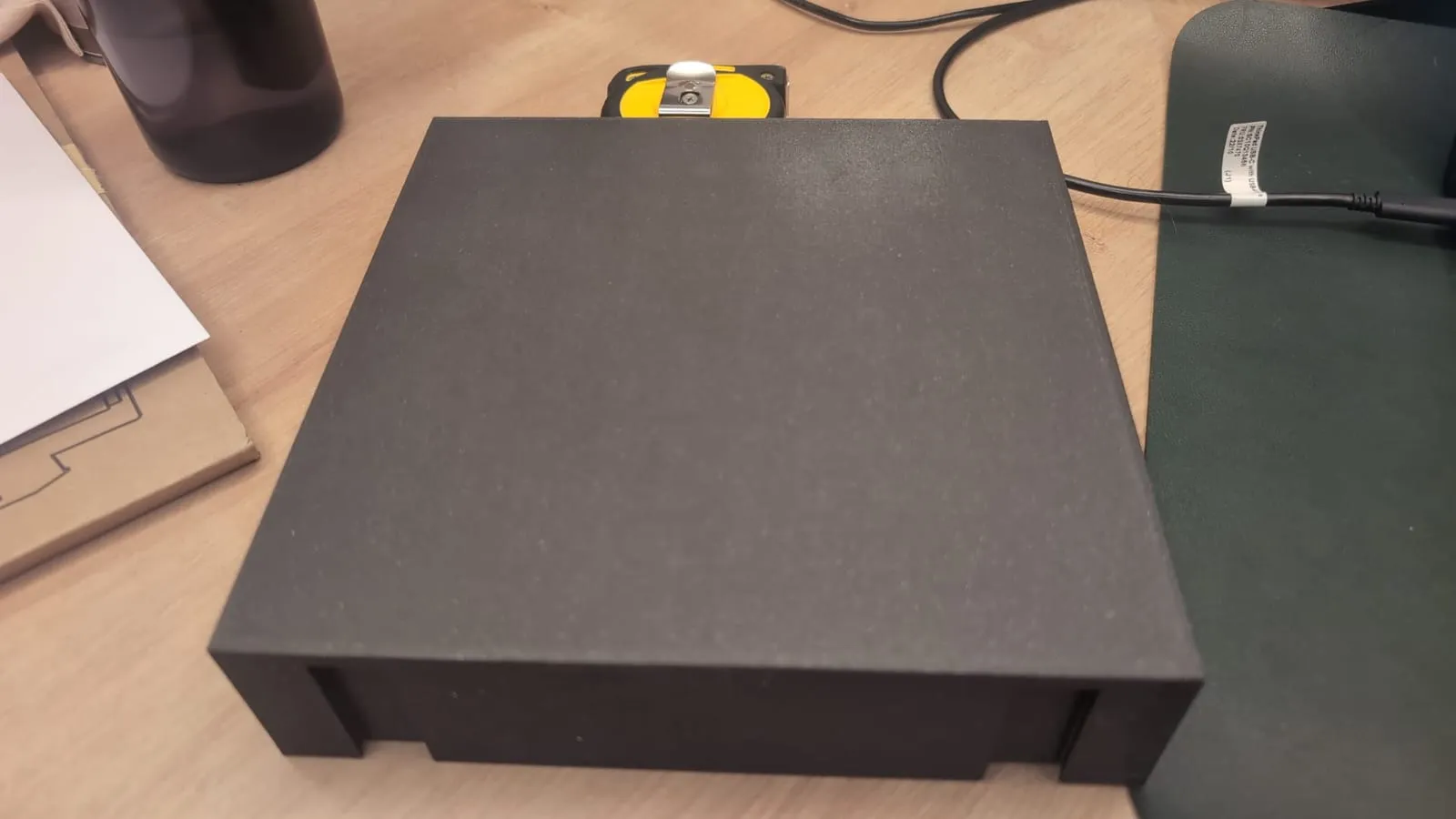

- 3D-gedruckt: Front, Diffusor, Lichtgitter, LED-Träger

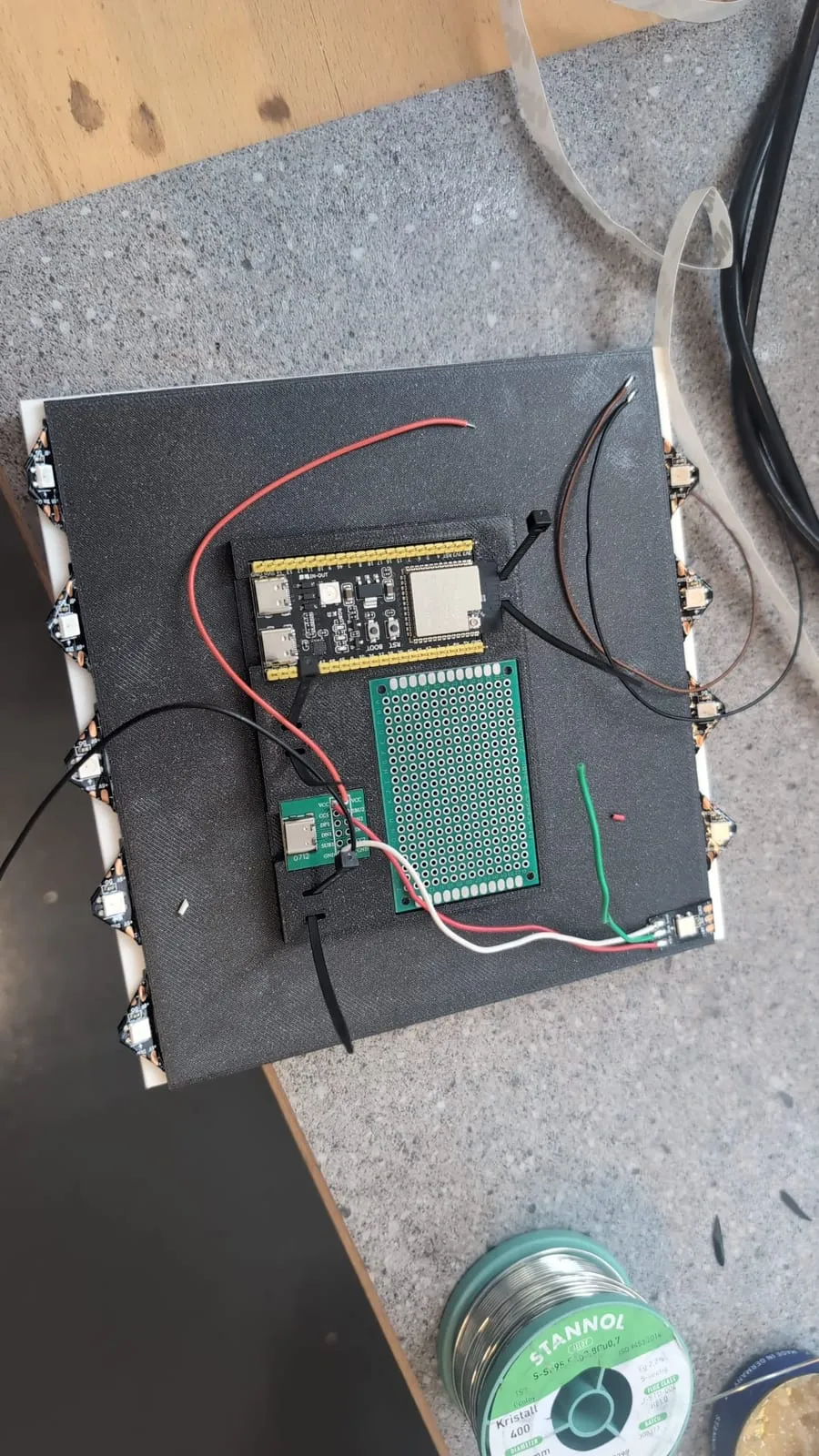

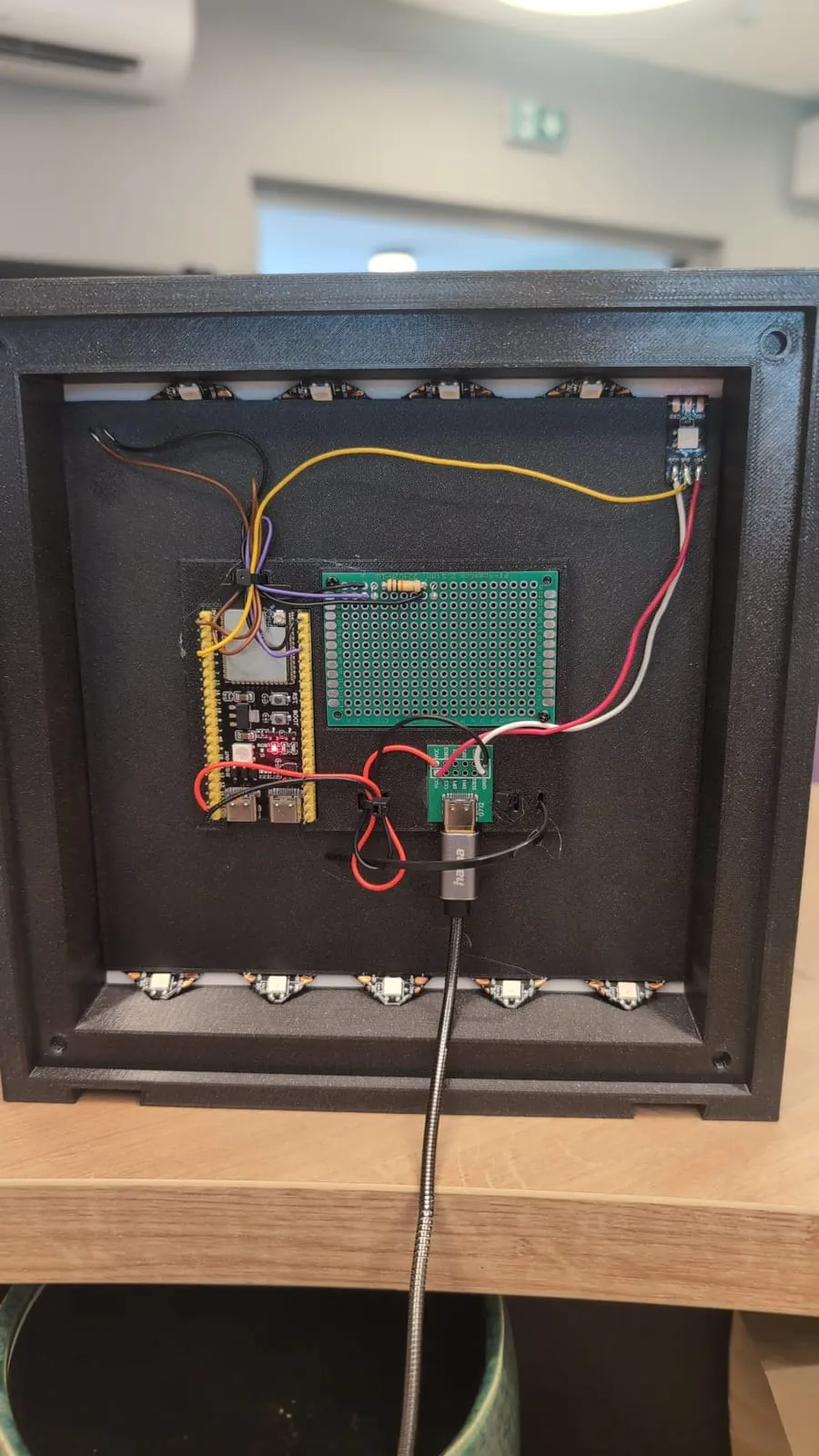

Der Laststrom der LEDs läuft nicht über den ESP32, sondern über ein eigenes 5-V-Netzteil mit gemeinsamer Masse. Das Datensignal geht über einen Pegelwandler und 330 Ω auf das Band. Klingt pingelig, erspart aber genau die Fehlersuche, die ein flackerndes LED-Band sonst bedeutet.

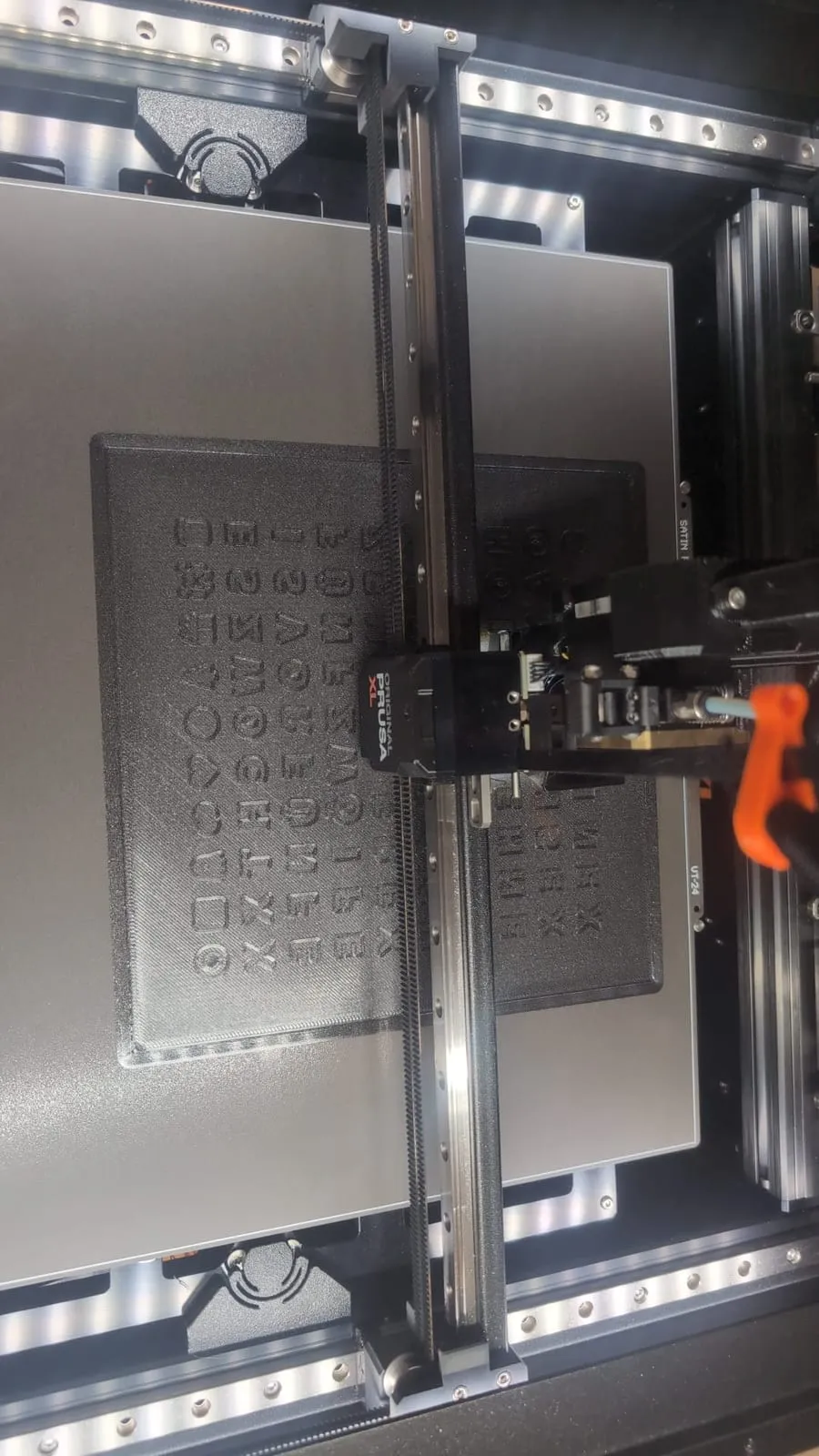

Vom Druckbett an die Wand
Bau sie nach 🛠️
Firmware, CAD-Dateien, Schaltplan, Stückliste und die komplette Aufbauanleitung liegen offen auf GitHub. Wer eine eigene Wortuhr bauen will, findet dort alles – inklusive der Mappingtabelle, die beim Einlegen des LED-Bands den Unterschied macht.
Hardware, CAD und Doku stehen unter CC BY-SA 4.0, die Firmware unter MIT. Fehlerberichte und Pull Requests sind willkommen.
